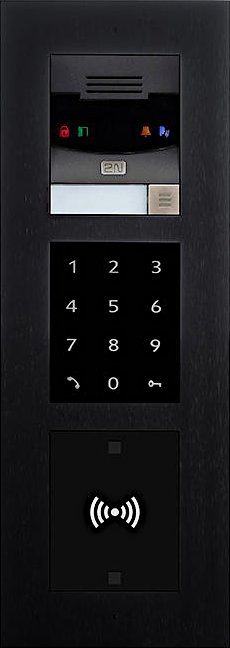

2N® LTE Verso
LTE pripojenie znamená nezávislosť na kabeláži
LTE technológia 2N® LTE Verso = nezávislosť (okrem napájania) na akomkoľvek kabelovom pripojení. Ponúka kompletné funkcie, ako napr. video komunikácia. Základná jednotka s HD kamerou sa dá doplniť napr. o moduly s RFID čítačkou, Bluetooth, čítačkou odtlačkov prstov.
Základný popis
2N® LTE Verso ponúka nezávislosť (okrem napájania) na akomkoľvek káblovom pripojení. Ponúka kompletné funkcie, ako napr. video komunikácia. Základná jednotka s HD kamerou sa dá doplniť napr. o moduly s RFID čítačkou, Bluetooth, čítačkou odtlačkov prstov.
2N® LTE Verso – je modulárny systém, ktorého konfiguráciu si každý užívateľ určí sám tak, aby vyhovovala individuálnym potrebám.
2N® LTE Verso na rozdiel od iných interkomov nie je dodávaný ako kompaktná jednotka, ale užívateľ si sám podľa požiadaviek špecifikuje zoznam modulov a príslušenstva, ktoré potom spôsobom plug and play zostaví. Tento prístup umožňuje postupné doplňovanie modulov a funkcionality inerkomu.
Základné vlastnosti 2N® LTE Verso:
- jednoduché pripojenie pomocou LTE dátovej siete, bez nutnosti privedenia káblov do lokálnej počítačovej siete,
- rôzne spôsoby inštalácie (do steny, do sádrokartónu, povrchová montáž),
- vysoká audiokvalita - citlivý mikrofón a hlasitý reproduktor + vďaka integrovanému systému potlačenia akustického echa (AEC) umožňuje full duplex za bežných podmienok obojstrannú počuteľnosť aj v prípade, kedy volajúce osoby hovoria súčasne,
- vysoká odolnosť - interkom 2N®LTE Verso je konštruovaný ako robustný, mechanicky odolný interkom, ktorý odoláva vplyvom počasia bez potreby dalšieho príslušenstva,
- integrovaná farebná širokoúhlá kamera s HD rozlišením – umožňuje volanému sledovať volajúce osoby na displeji svojho videotelefónu, alebo na monitore osobného počítača; kamera je elegantne a nenápadne ukrytá za tmavým sklom. Interkom disponuje systémom nočného videnia, ktorý automaticky prepína režim podľa úrovne osvetlenia,
- tlačidlá rýchlej voľby - vďaka modulom tlačidiel je možné mať až 146 tlačidiel rýchlej voľby. Pre každé z tlačidiel je možné nastaviť až tri telefónne čísla a časové profily pre volanie, čo zabezpečí, aby volaný účastník bol vždy zastihnutý,
- modul číselnej klávesnice - klávesnica umožňuje interkom použiť ako kódový zámok pre zopnutie spínača zámku, alebo pre volanie na zadané telefónne číslo, alebo číslo účastníka,
- interkom umožňuje mať viacej modulov rovnakého typu – napr. čítačka kariet pre vchod aj pre východ z budovy.
Ďalšie vlastnosti a výhody 2N® LTE Verso:
- voliteľný počet tlačidiel pre volanie s menovkami a podsvietením,
- integrované spínače elektronických zámkov so širokými možnosťami nastavenia,
- voliteľný integrovaný modul čítačky RFID kariet,
- napájanie z externého zdroja 12 V,
- konfigurácia pomocou webového rozhrania,
- podpora protokolu SIP 2.0,
- až 10 000 pozícií v telefónnom zozname,
- až 20 užívateľských časových profilov,
- video kodeky (H.263, H.263+, H.264, MPEG-4, MJPEG),
- audio kodeky (G.711, G.729, G.722, L16/16 kHz),
- HTTP server pre konfiguráciu,
- SNTP klient pre synchronizáciu času so serverom,
- SMTP klient pre odosielanie e-mailov,
- TFTP/HTTP klient pre automatický update konfigurácie a firmware.
| Objednávkové číslo | Popis | Obrázok |
|---|---|---|
| 2N® HELIOS LTE VERSO - ZÁKLADNÉ JEDNOTKY | ||
| 9155401C-E | Základná jednotka s kamerou - EU LTE |  |
| 9155401CB-E | Základná jednotka s kamerou - EU LTE čierna |  |
| 9155401C-U1 | Základná jednotka s kamerou - US LTE | |
| 9155401CB-U1 | Základná jednotka s kamerou - US LTE čierna | |
| 2N® HELIOS LTE VERSO - RÁMY | ||
| 9155011 | Inštalácia do steny 1 modul Rozmery v mm (Š x V x H): 130 x 153 x 5 |
 |
| 9155011B | Inštalácia do steny 1 modul - čierna Rozmery v mm (Š x V x H): 130 x 153 x 5 |
 |
| 9155021 | Inštalácia na povrch 1 modul Rozmery v mm (Š x V x H): 107 x 130 x 28 |
 |
| 9155021B | Inštalácia na povrch 1 modul - čierna Rozmery v mm (Š x V x H): 107 x 130 x 28 |
 |
| 9155012 | Inštalácia do steny 2 moduly Rozmery v mm (Š x V x H): 130 x 257 x 5 |
 |
| 9155012B | Inštalácia do steny 2 moduly - čierna Rozmery v mm (Š x V x H): 130 x 257 x 5 |
 |
| 9155022 | Inštalácia na povrch 2 moduly Rozmery v mm (Š x V x H): 107 x 234 x 28 |
 |
| 9155022B | Inštalácia na povrch 2 moduly - čierna Rozmery v mm (Š x V x H): 107 x 234 x 28 |
 |
| 9155013 | Inštalácia do steny 3 moduly Rozmery v mm (Š x V x H): 130 x 361 x 5 |
 |
| 9155013B | Inštalácia do steny 3 moduly - čierna Rozmery v mm (Š x V x H): 130 x 361 x 5 |
 |
| 9155023 | Inštalácia na povrch 3 moduly Rozmery v mm (Š x V x H): 107 x 339 x 28 |
 |
| 9155023B | Inštalácia na povrch 3 moduly - čierna Rozmery v mm (Š x V x H): 107 x 339 x 28 |
 |
| 9155014 | Krabica pre inštaláciu do steny - 1 modul |  |
| 9155015 | Krabica pre inštaláciu do steny - 2 moduly |  |
| 9155016 | Krabica pre inštaláciu do steny - 3 moduly |  |
| 9155061 | Montážna doska – 1 modul |  |
| 9155062 | Montážna doska – 2 moduly |  |
| 9155063 | Montážna doska – 3 moduly |  |
| 9155064 | Montážna doska – 2 (š) x 2 (v) moduly |  |
| 9155065 | Montážna doska – 3 (š) x 2 (v) moduly |  |
| 9155066 | Montážna doska – 2 (š) x 3 (v) moduly |  |
| 9155067 | Montážna doska – 3 (š) x 3 (v) moduly |  |
| 9155072 | Šikmá podložka |  |
| 9155050 | Predlžovací kábel 1m |  |
| 9155054 | Predlžovací kábel 3m |  |
| 9155055 | Predlžovací kábel 5m |  |
| 2N® HELIOS LTE VERSO - MODULY | ||
| 9155031 | Modul číselnej klávesnice |  |
| 9155031B | Modul číselnej klávesnice - čierny |  |
| 9155030 | Modul Infopanel |  |
| 9155035 | Modul mechanických tlačidiel |  |
| 9155036 | Modul dotykového displeja |  |
| 9155040 | Modul čítačky RFID kariet 13,56 MHz NFC ready |  |
| 9155086 | Modul čítačky zabezpečených RFID karet 13.56MHz s NFC | |
| 91550941 | Modul čítačky RFID kariet 125 kHz | |
| 9155082 | Modul Bluetooth & RFID čítačka 125 kHz, 13.56 MHz, NFC |  |
| 9155084 | Modul Bluetooth & RFID čítačka 125 kHz, zabezpečená 13.56 MHz, NFC | |
| 9155046 | Modul Bluetooth |  |
| 9155039 | Záslepka |  |
| 9155041 | Modul indukčnej sľučky |  |
| 9155045 | Modul čítačky odtlačkov prstov |  |
| 9155081 | Dotyková klávesnica & RFID Čítačka 125 kHz, 13.56 MHz, NFC |  |
| 9155083 | Dotyková klávesnica & RFID Čítačka 125 kHz, zabezpečená 13.56 MHz, NFC | |
| 9155047 | Dotyková klávesnica |  |
| 9155038 | Ochranný spínač |  |
| 9155034 | I/O modul |  |
| 9155037 | Wiegand modul |  |
| 9155198SET | Bezpečnostný balíček pre 2N® IP/LTE Verso |  |
| 9155049 | 2N® LTE Verso Debug Module |  |
| 2N® HELIOS LTE VERSO - Príslušenstvo | ||
| 9159010 | Bezpečnostné relé |  |
| 9155048 | Externá LTE anténa |  |
| 9137410E | Externé IP relé – 1 výstup, 1 vstup |  |
| 9137411E | Externé IP relé – 4 výstupy, 0 vstupov |  |
| 9134165E | EM4100 RFID karta, 125 kHz |  |
| 9134166E | EM4100 RFID kľúčenka, 125 kHz |  |
| 9134173 | Mifare Classic 1k RFID karta, 13.56 MHz | |
| 9134174 | Mifare Classic 1k RFID kľúčenka, 13.56 MHz | |
| 9159012 | Kontakt dverí |  |
| 9159013 | Odchodové tlačidlo |  |
| 9159011 | Oddelovač Wiegandu |  |
| 9137420E | Externá čítačka RFID kariet 125kHz (USB) |  |
| 9137421E | Externá čítačka RFID kariet 125kHz a 13.56MHz s NFC (USB) |  |
| 9137424E | Externá čítačka zabezp. RFID kariet 125kHz a 13.56MHz s NFC (USB) | |
| 9159030 | Externá čítačka 125kHz RFID kariet (wiegand) |  |
| 9159031 | Externá čítačka 13.56MHz RFID kariet (wiegand) | |
| 9137422E | Externá Bluetooth čítačka (USB) |  |
| 9137423E | Externá čítačka odtlačkov prstov |  |
| 9155051 | Záslepka jednotlačítka |  |
| 9155051B | Záslepka jednotlačítka - čierna |  |
| 9159050 | 2N® Induction Loop |  |
| 9159052 | Napájací zdroj pre 2N® Induction Loop |  |
| 932071E | Štandartný elektrický zámok |  |
| 932081E | Elektrický zámok s momentovým kolíkom | |
| 932091E | Elektrický zámok s mechanickým blokovaním | |
| 932061E | Bežný zámok s kontaktom |  |
| 932072E | Reverzný zámok jednoduchý |  |
| 932062E | Reverzný zámok s kontaktom |  |
| 91341481E | Napájanie 12 V – EU adaptér |  |
| 932928 | Transformátor |  |
| Názov | Súbor |
|---|
| Popis | Technický parameter |
|---|---|
| Signalizačný protokol | |
| Signalizačný protokol | SIP (UDP, TCP, TLS) |
| Tlačidlá | |
| Prevedenie tlačidiel | priehľadné tlačidlá s bielym podsvietením a vymeniteľnou menovkou |
| Počet tlačidiel | 1 a násobky 5 |
| Rozšírenie tlačidiel | až 29 modulov, obmedzené napájaním |
| Numerická klávesnica | voliteľne |
| Audio | |
| Mikrofón | 1 integrovaný mikrofón |
| Zosilňovač | 2 W (trieda D) zosilňovač |
| Reproduktor | 2 W / 8 Ω |
| Úroveň akustického tlaku (SPL max) | 78 dB (pre 1 kHz vo vzdialenosti 1 m) |
| Výstup LINE OUT | 1 VRMS / 600 Ω |
| Riadenie hlasitosti | nastaviteľné s automatickým adaptívnym režimom |
| Full duplex | áno (AEC) |
| Speech transmission index (STI) | 0,89 |
| Audio stream | |
| Protokoly | RTP / RTSP |
| Kodeky | G.711, G.729, G.722, L16/16kHz |
| Kamera | |
| Snímač | 1/3" farebný CMOS |
| Rozlíšenie JPEG | až 1280 (H) x 960 (V) |
| Rozlíšenie videa | 640 (H) x 480 (V) |
| Snímková frekvencia | až 30 snímkov/s |
| Citlivosť senzoru | 5.6 V/lux-sec (550 nm) |
| Pozorovací uhol | 128 ° (H), 95 ° (V), 134 ° (D) |
| Infračervené prisvietenie | áno |
| Citlivosť senzoru bez IR prisvietenia | 0,1 Lux ± 20 % |
| Ohnisková vzdialenosť | 2,25 mm |
| Externá anténa | |
| Konektor | MMCX |
| Zisk | 4.1 dB |
| Napájanie | 25 W |
| Prevádzková teplota | -40 až 80 °C |
| Rozmery | |
| Maximálna výška | 6 mm |
| Maximálna šírka | 14 mm |
| Maximálna dĺžka | 122 mm |
| Montáž | adhezívnou páskou |
| Video stream | |
| Protokoly | RTP / RTSP / HTTP |
| Kodeky | H.263, H.263+, H.264, MPEG-4, M-JPEG |
| Funkcie kamery | áno, ONVIF v2.4 profil S kompatibilný |
| Použitá šírka pásma | |
| Audio kodeky | |
| PCMA, PCMU | 64 kbps (s hlavičkami 85.6 kbps) |
| G.729 | 16 kbps (s hlavičkami 29.6 kbps) |
| G.722 | 64 kbps (s hlavičkami 85.6 kbps) |
| L16 / 16 kH | 256 kbps (s hlavičkami 277.6 kbps) |
| Video kodeky | |
| Dátové toky video kodekov pre hovor sa nastavujú v menu Služby / Telefón / Video, pre streaming v menu Služby / Streamovanie / RTSP. Nastavená šírka pásma predstavuje hodnotu, ku ktorej sa má kodér blížiť v dlhodobom priemere. V závislosti na snímanej scéne sa dátový tok môže líšiť.
Namerané hodnoty dátového toku videa odpovedajú testovacej scéne s pohľadom na osobu pred interkomom. |
|
| H.264 | |
| Nízka kvalita | QVGA (320 x 240), 10 fps, 256 kbps: 181 kbps (s hlavičkami 190 kbps) |
| Stredná kvalita | VGA (640 x 480), 15 fps, 768 kbps: 600 kbps (s hlavičkami 661 kbps) |
| Vysoká kvalita | VGA (640 x 480), 30 fps, 2048 kbps: 1319 kbps (s hlavičkami 1372 kbps) |
| MJPEG | |
| Nízka kvalita | QVGA (320 x 240), 10 fps, kvalita 70: 435 kbps s hlavičkami |
| Stredná kvalita | VGA (640 x 480), 15 fps, kvalita 85: 506 kbps |
| Vysoká kvalita | SXGA (1280 x 960), 15 fps, kvalita 95: 8 Mbps |
| Rozhrania | |
| Napájanie | 12 V ±15% / 2 A DC (3 A v prípadě väčšieho počtu modulov) |
| Podporované protokoly | SIP2.0, DHCP opt. 66, SMTP, 802.1x, RTSP, RTP, TFTP, HTTP, HTTPS, Syslog, ONVIF |
| Pasívny spínač | spínací a rozpínací kontakt, max. 30 V / 1 A AC/DC |
| Aktívny výstup spínača | 8 až 12 V DC podľa napájania (napätie zdroja mínus 2 V), max. 400 mA |
| EU LTE pásma | |
| (9155401C-E a 9155401CB-E): B1(2100) B3(1800) B7(2600) B8(900) B20(800) | |
| Modul | Telit LE910-EU1 |
| US LTE pásma | |
| (9155401C-U1 a 9155401CB-U1): B2(1900) B4(AWS1700) B5(850) B12/B13(700) | |
| UMTS pásma | B2(1900) B5(850) |
| Modul | Telit LE910-NA1 |
| Rýchlosť pripojenia | Uplink až 5 Mbps |
| Downlink až 10 Mbps | |
| Čítačka RFID kariet | |
| Voliteľná 125 kHz alebo 13,56 MHz | |
|
Podporované karty 125 kHz, obj. č. 9155032 |
|
| EM4100, EM410 | |
| Podporované karty 13.56 MHz, obj. č. 9155033 (číta sa len sériové číslo karty) | |
| ISO 14443A | Mifare Classic 1k & 4k, DESFire EV1, Mini, Plus S&X, Ultralight, Ultralight C |
| ISO 14443B | CEPAS, HID iCLASS |
| JIS X 6319 | FeliCa |
| Podporované karty v 13,56 MHz NFC verzii, obj. č. 9155040 (číta sa len sériové číslo karty) | |
| ISO14443A | Mifare Classic 1k & 4k, DESFire EV1, Mini, Plus S&X, Ultralight, Ultralight C |
| ISO 14443B | CEPAS, HID iCLASS |
| JIS X 6319 | FeliCa |
| ISO 18092 | SmartPhone s podporou NFC/HCE, od verze Android 4.3 |
| Podporované karty v zabezpečenej 13,56 MHz NFC verizi, obj. č. 9155042 (voliteľne číta sériové číslo karty alebo PAC ID) | |
| ISO 14443A | Mifare Classic 1k & 4k, DESFire EV1, Mini, Plus S&X, Ultralight, Ultralight C |
| ISO 14443B | CEPAS, HID iCLASS |
| JIS X 6319 | FeliCa |
| ISO 18092 | SmartPhone s podporou NFC/HCE, od verze Android 4.3 |
| Maximálna intenzita magnetického poľa vo vzdialenosti 10 m pre 125 kHz verziu |
|
| 66 dBµA/m | |
| Maximálna intenzita magnetického poľa vo vzdialenosti 10 m pre 13.56 MHz verziu | |
| 60 dBµA/m | |
| 2N® IP Verso – Bluetooth module | |
| Bluetooth 4.0 v súlade BLE (Bluetooth Low Energy) | |
| Zabezpečenie | asymetrické RSA-1024 a symetrické AES-128 šifrovanie |
| RX citlivosť | až -93 dBm |
| Rozsah | nastaviteľný (krátky ~ 0.5m, stredný ~ 2m, dlhý ~ do 10m) |
| Spotreba | 20mA at 12V DC |
| Prevádzková teplota | -40 °C ~ +60 °C |
| Skladovacia teplota | -40 °C ~ +70 °C |
| Rozmery | 97 x 105 x 30 mm |
| Podpora mobilných aplikácií | Android 5.0 a vyšší, iOS 11.0 a vyšší |
| Dotykový displej | |
| Rozlíšenie | 320 px x 214 px H x V |
| Rozlíšenie slideshow | 214 px x 214 px |
| Kontrastný pomer | 400 |
| Jas | 350 cd/m2 |
| Pozorovací uhol | 80 ° zo všetkých smerov |
| Hmotnosť | 280 g |
| Spotreba min. | 1,36 W |
| Spotreba max. | 2,40 W |
| Prevádzková teplota | -20 až 60 °C |
| Úroveň odolnosti | IK07 |
| I/O modul | |
| Rozmery | 43 (Š) x 31,5 (V) x 1,5 (H) mm |
| Wiegand modul | |
| Rozmery | 43 (Š) x 31,5 (V) x 1,5 (H) mm |
| Mechanické vlastnosti | |
| Kryt | |
| Robustný zinkový odliatok s povrchovou úpravou (drobné rozdiely v odtieni povrchu medzi jednotlivými kusmi sú prípustné) | |
| 91554XXX – Nikel | Materiál – Zamak 410 – Zn95Al4Cu1 |
| Povrchová úprava – Zn/Cu20/Ni25b max. 80 µm | |
| 91554XXBXX – Čierna | Materiál – Zamak 410 – Zn95Al4Cu1 |
| Povrchová úprava – Cataphoretic coating Black 30 µm, RAL 9004 – Signalschwarz (farba nie je zaručená – jedná sa o kataforézu) | |
| Prevádzková teplota | -40 °C až 60 °C |
| Prevádzková realtívna vlhkosť | 10 % – 95 % (nekondenzujúca) |
| Skladovacia teplota | -40 °C až 70 °C |
| Rozmery | |
| Rám pre montáž na povrch | |
| 1 modul | 107 (Š) x 130 (V) x 28 (H) mm |
| 2 moduly | 107 (Š) x 234 (V) x 28 (H) mm |
| 3 moduly | 107 (Š) x 339 (V) x 28 (H) mm |
| Rám pre montáž do steny | |
| 1 modul | 130 (Š) x 153 (V) x 5 (H) mm |
| 2 moduly | 130 (Š) x 257 (V) x 5 (H) mm |
| 3 moduly | 130 (Š) x 361 (V) x 5 (H) mm |
| Krabica pre montáž do steny (rozmer minimálnej diery do steny) | |
| 1 modul | 108 (Š) x 131 (V) x 45 (H) mm |
| 2 moduly | 108 (Š) x 238 (V) x 45 (H) mm |
| 3 moduly | 108 (Š) x 343 (V) x 45 (H) mm |
| Vnútorný výrez modulu | 72 (Š) x 89,3 (V) mm |
| Hmotnosť | max. netto hmotnosť: 2 kg / max. brutto hmotnosť: 2,5 kg – záleží na konfigurácii |
| Úroveň krytia | IP54 |
| Úroveň odolnosti | IK08 |
